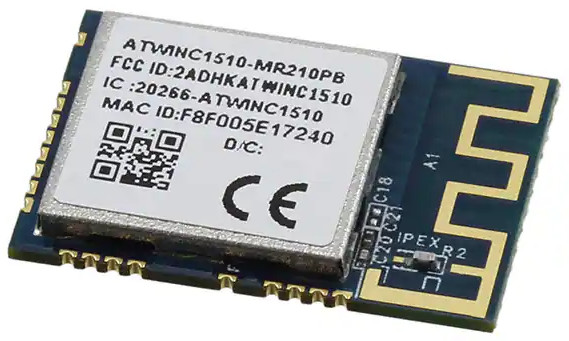

통합된 ATWINC1510-MR210PB1952 와이파이 802.11b/G/N 송수신기 모듈 2.4GHz
| 원래 장소 | 미국 |
|---|---|
| 브랜드 이름 | Microchip Technology |
| 인증 | RoHS |
| 모델 번호 | ATWINC1510-MR210PB1952 |
| 최소 주문 수량 | 1 |
| 가격 | negotiations |
| 포장 세부 사항 | 쟁반 |
| 배달 시간 | 5-8 작업 일수 |
| 지불 조건 | 전신환 |
| 공급 능력 | 10000 |
무료 샘플 및 쿠폰을 받으려면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 모델 | ATWINC1510-MR210PB1952 | 조정 | 16-QAM, 64-QAM, BPSK, CCK, DBPSK, DQPSK, OFDM, QPSK |
|---|---|---|---|
| 주파수 | 2.4GHz | 메모리 용량 | 8MB 플래시, 128kB RAM |
| 규약 | 802.11b/g/n | 패키지 / 건 | 기준 치수 |
제품 설명
ATWINC1510-MR210PB1952 와이파이 802.11b/G/N 송수신기 모듈 2.4GHz 통합된 추적 표면 부착
도입
ATWINC15x0-MR210xB는 특히 저 소비 전력 이엇 적용에 대해 최적화되는 저 전력 소모 802.11 b/g/n 이엇 (사물인터넷) 모듈입니다. 모듈은 작은 폼 팩터 (21.7 Ｘ 14.7 Ｘ 2.1 밀리미터) 디자인의 결과가 되어 전력 증폭기 (PA), 저잡음 증폭기 (LNA), 스위치, 전원관리와 인쇄 안테나 또는 외부 안테나를 위한 극소 co 감원 (U.FL) 연결기를 통합합니다. 그것은 다양한 상인의 802.11 b/g/n 액세스 포인트로 공동 이용할 수 있습니다. 이 모듈은 에스피아이 (SPI)가 호스트 컨트롤러와 연결되기 위해 좌현으로 향하게 한다고 규정합니다. ATWINC15x0-MR210xB 모듈을 참조는 다음에 수록된 모듈 소자를 포함합니다 :
오우 ATWINC1500-MR210PB
오우 ATWINC1500-MR210UB
오우 ATWINC1510-MR210PB
오우 ATWINC1510-MR210UB
특징
오우 IEEE® 802.11 b/g/n 20 마하즈 (1x1) 솔루션
2.4개 기가헤르츠 ISM 대역에서 오우 한 개의 공간 흐름
오우 통합된 전송 / 수신 스위치
오우 통합된 PCB 안테나 또는 외부 안테나를 위한 U.FL 극소 co 감원 연결기
진보적 PHY 신호 처리 를 경유하는 오우 상측 감도와 범위
오우 진보적 균등화와 채널 추정
오우 진보적 캐리어와 타이밍 동기
오우 Wi-Fi®는 지시합니다 (펌웨어 배포 19.5.2까지 지원받습니다)
오우 소프트-AP 지원
오우 지원 IEEE 802.11 WEP, WPA, WPA2 안보
WPA/WPA2 (802.1X)(1)와 오우 지원 업체 안보
- EAP-TLS
- TLS와 EAP-PEAPv0/1
- MSCHAPv2와 EAP-TTLSv0
- MSCHAPv2와 EAP-PEAPv0/1
하드웨어 를 경유하는 오우 뛰어난 MAC 처리량은 2-레벨 A-MSDU / A-MPDU 프레임 통합과 블록 승인을 가속화했습니다
오우 내부 메모리 관리 엔진이 호스트 부하를 줄입니다
오우 SPI 호스트 인터페이스
오우 작동 온도는 경계 조건에 있는 2-3 dB 변화로 -40' Ｃ에서 25oC의 실온에 있는 +85' C. RF 성능까지 이릅니다
입출력 (VDDIO)를 위한 오우 전원 공급기는 2.7V에서부터 3.6V까지 분노합니다
DC / dc 컨버터 (VBAT)를 위한 오우 전원 공급기는 3.0V에서 4.2V의 범위입니다
오우 내장식 26 마하즈 크리스탈
시스템 소프트웨어를 위한 오우 통합된 플래쉬 메모리
오우 절전 모드
- 3.3V 입출력에 전형적인 4 uA 전력 하강 모드
- 칩 설정과 380 uA 도우즈 모드는 (표지 모니터링을 위해 사용되) (2)를 보존했습니다
- 온칩 저 소비 전력 일시 정지 발진기
- 핀 또는 SPI 거래에 의한 도우즈 모드로부터의 빠른 호스트 기상
오우는 부트 옵션을 금식시킵니다
- 온칩 부트 롬 (펌웨어 인스턴트식품 부트)
- SPI 플래시 부트
- 상태 변수를 위한 저-누설 내부 메모리
- 빠른 AP통신 재연합 (150 부인)
오우 온 칩 네트워크 스택이 MCU를 언로딩합니다
- 네트워크 기능 TCP, UDP, DHCP, ARP, HTTP, TLS와 DNS
- 연결 시간을 나아지기 위한 와이파이와 TLS 보안을 위한 하드웨어 엑셀레터
IP 검사 합계를 위한 오우 하드웨어 엑셀레터
OTA 보안을 위한 오우 하드웨어 엑셀레터
오우 작은 발자국 호스트 드라이버
연결성과 최적화를 위한 오우 와이파이 Alliance® 인증
회로 구성도
ATWINC1510-MR210PB1952의 상술
| 범주 | 집적 회로 (ICs) 전원관리 (PMIC) PFC (역률 보정) |
|
RF 가족 / 표준
|
와이파이
|
|
프로토콜
|
802.11b/g/n
|
|
변조
|
16-qam, 64-qam, BPSK, CCK, DBPSK, DQPSK, OFDM, QPSK
|
|
주파수
|
2.4GHz
|
|
자료 비율
|
72.2Mbps
|
|
전원 - 생산
|
18.5dBm
|
|
민감도
|
-95dBm
|
|
직렬 인터페이스
|
I2C, SPI, UART
|
|
안테나 유형
|
통합된, 추적
|
|
메모리 용량
|
8MB 플래시, 128kB RAM
|
|
전압 - 공급
|
2.7V ~ 3.6V
|
|
경향 - 수용
|
61mA
|
|
경향 - 전송
|
265mA
|
|
증가하는 타입
|
표면 부착
|
|
작동 온도
|
-40' Ｃ ~ 85' Ｃ
|
|
패키지 / 건
|
모듈
|
원형
