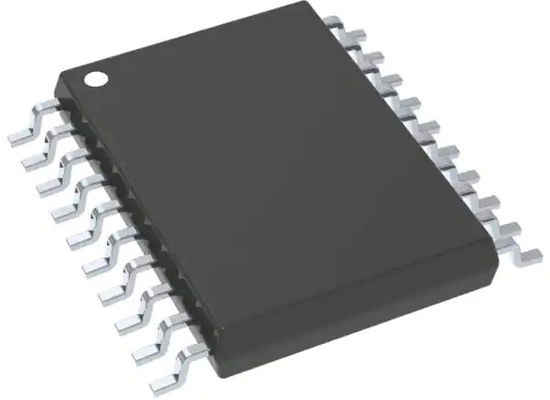

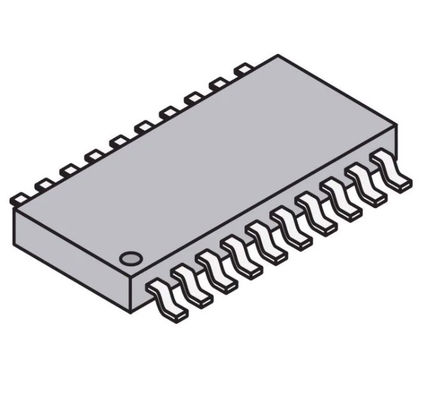

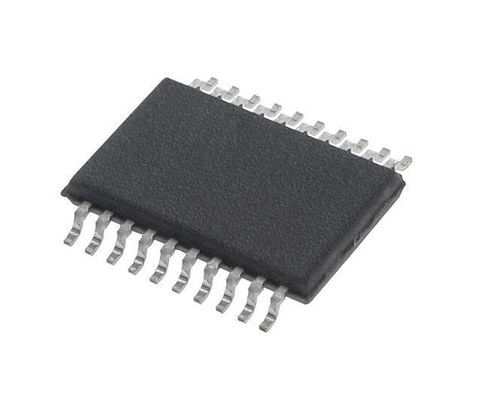

PIC16F690T I / SS 사진 16F 마이크로컨트롤러 IC 8-비트 20MHz 7KB 순간 20-ssop

PIC16F690T I / SS 사진 16F 마이크로컨트롤러 IC 8-비트 20MHz 7KB (4K X 14) 순간 20-ssop

고성능 RISC CPU

배우기 위한 오우 단지 35 교육 :

- 가지 를 제외한 모든 단일 사이클 교육

오우 동작속도 :

- DC - 20 마하즈 진동자 / 클락 입력

- DC - 200번 나노 초 명령 주기

오우 인터럽트 능력

오우 8-수준 깊이인 하드웨어 스택

직접적이고 간접적인 오우와 상대 주소 지정 방식

특별한 마이크로컨트롤러 특징

오우 정확성 내부 발진기 :

- 공장은 ± 1%에 눈금을 쟀습니다

- 32 킬로 헤르츠에 대한 8 마하즈의 소프트웨어 선택 가능한 주파수 범위

- 조정할 수 있는 소프트웨어

- 투-스피드 시동 모드

- 크리스탈 불량은 중요 애플리케이션을 검출합니다

- 전력 절감을 위한 운영 동안 시계 모드 스위치

오우 파워 절약 슬립 모드

오우 넓은 작동 전압 범위 (2.0V-5.5V)

오우 인더스트리얼과 확장 온도 범위

오우 파워온 리세트 (피오알)

오우 전원공급 타이머 (PWRTE)와 발진기 시동 타이머 (OST)

소프트웨어 제어 옵션과 오우 브라운-아웃 리세트 (BOR)

온칩 발진기와 오우 강화한 저전류 감시 타이머 (WDT)는 선택 가능한 (소프트웨어 가득 찬 프리스케일러로) 명목상 268 초 소프트웨어로 가능하게 합니다

오우 복합적 마스터 클리어 / 입력 핀

오우 프로그램가능 코드 보호

오우 높은 내구성 플래시 / 아이피롬 셀 :

- 100,000 기입 플래시 내구성

- 1,000,000 기입 EEPROM 내구성

- 순간 / 자료 EEPROM 보유 : 0년

오우 강화한 범용 동기／비동기 송수신 회로 모듈 :

- 알에스 485 방식, RS-232와 LIN 2.0을 지원합니다

- 오토보는 탐색합니다

- 스타트 비트 저동력 특징 위의 자동차 여파 업

오우 대기 전류 : - 전형적인 2.0V에 있는 50 nA

오우 동작 전류 :

- 32 킬로 헤르츠, 전형적인 2.0V에 있는 11 μA

- 전형적인 4 마하즈, 2.0V에 있는 220 μA

오우 감시 타이머 경향 :

- <1>전형적인 2.0V에 있는 μA

주변 형상

오우 17 I/O 핀과 1개의 입력전용 핀 :

- 직접적 LED 드라이브를 위한 높은 전류원 / 싱크

- 인터럽트-온-거래소 핀

- 개별적으로 프로그램 가능한 약한 풀-업

- 극단적 저동력 기상 (ULPWU)

다음과 오우 아날로그 컴퍼레이터 모듈 :

- 2 아날로그 비교기

- 프로그램 가능한 온칩 전압 기준 (CVREF) 모듈 (VDD의 %)

- 외부적으로 접근하기 쉬운 비교기 입출력

- SR래치 방식

- 타이머 1 게이트 동기화 래치

- 고정된 0.6V VREF

오우 Ａ／Ｄ 컨버터 :

- 10 비트 분해능과 12개 채널

오우 Timer0 : 8-비트 프로그라마브르프레스케이라와 8-비트 타이머 / 반대

오우 강화한 Timer1 :

- 프리스케일러와 16비트 타이머 / 반대

- 외부 Timer1 게이트 (총수가 가능하게 합니다)

- INTOSC 방식이 선택했으면 선택이 LP모드로 OSC1과 OSC2를 Timer1 진동자로 이용합니다

오우 Timer2 : 8-비트 기간 레지스터, 프리스케일러와 포스트스 케일러와 8-비트 타이머 / 반대

오우 강화한 캡쳐, 비교, PWM+ 모듈 :

- 16비트 캡쳐, 최대 결의안 12.5 나노 초

- 비교, 최대 결의안 200 나노 초

- 1, 2 또는 4 다중, 프로그램 가능한 데드 타임, 최대 주파수 20 킬로 헤르츠와 10 비트 PWM

- PWM 출력 스티어링 제어

오우 동시성의 직렬 포트 (SSP) :

- SPI 방식 (주인과 종속부)

오우 I2CTM (마스터 / 종속 모드) :

- I2CTM 어드레스 마스크

2개 핀 를 경유하는 오우 회로내 일련 프로그래밍티엠 (ICSPTM)

PIC16F690T-I / SS의 상술
